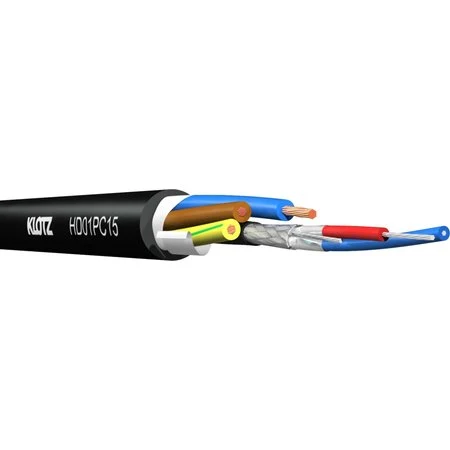

Klotz HD01PC15 | Hybridkabel signal kraft

Artnr: KHD01PC15
Du måste vara inloggad för att köpa produkten. Registrera dig här.

Beskrivning



Klotz HD01PC15 | Kabel för aktiva högtalare och DMX armaturer - 1x signal + 1x kraft


Egenskaper:
- Kompakt hybridkabel för aktiva högtalare
- 1 signalkabel för DMX, digital audio, analog audio
- 3x1,5 ledare för ström matning
- 60 meter max längd på kabelvinda enligt VDE 0620



 Konstruktion HD01PC15
 Ledare:  1x signalkabel + 3 ledare för ström
 Taping:               Fleece
 Yttre mantel:   PVC
 Arbetstemperatur:
 -20° C / +70° C
 Kabelns diameter:
 11,5 mm
 Kabelns vikt:
 170 g/m
 Standard längder på spole
 50 / 100 meter

 Signalkabel:
 Ledare:   Förtennad koppar, 7x0,20 mm
 Ledarnas tvärsnitts area:  0,22 kvadrat mm
 Isolering:  Foam-Skin-PE
 Skärm 1:
 AL/PETP folie + förtennad biledare
 Skärm 2:
 Flätad koppar
 Mantel:
 PVC, diameter 4,5 mm
 Motstånd ledare:
 < 85 Ohm / km
 Impedans:
 110 Ohm
 Förlust 1Mhz | 3MHz | 10MHz
 2.3 | 3,9 | 6,9 dB / 100m


 Strömkabel:
 Ledare
 Koppar (29x0,25)
 Ledarnas tvärsnitts area:
 3x1,5 kvadrat mm
 Ledanrnas färger   Blå | Brun | Gul/Grön
 Resistans isolering   > 0,01 Mega Ohm x km
 Märkspänning:
 300/500 V
 Test spänning
 2000V
